Crossline 500
Crossline 500
Automatická zkracovací pila se skládá z hlavního stroje s pilovým kotoučem ø500 mm, servopohonu s elektronickým řízením a pevného výstupního stolu.
Tato robustní příčná pila je určena k přípravě materiálu pro výrobu dřevěných rámů.
Volitelně připojená tiskárna štítků automaticky označuje prvky, které vystupují do výroby pro snadnou identifikaci v následné montáži. Crossline 500 se může stát součástí integrovaného systému řízení výroby, pokud je používán ve spojení s daty dodávanými z externího projekčního programu.
Crossline 500M
Základní model Crossline 500 model může být opatřen drážkovacím modulem.
Data pro pozici drážky můžou být ve formátu BTL z programu pro navrhování nebo z programu WorkCreator.
Maximální šíka drážky je 60mm (závisí na nástrojích).
Technická data
| Crossline 500 (500M) | Crossline 500 (500M) |
|---|---|
| Průměr pilového kotouče | 500 mm |
| Úhel řezu | 90° |
| Délka materiálu | 6000 mm (9000, 12000) |
| Rychlost posuvu | 0 - 60 m/min |
| Motor pro pilový kotouč | 7,5 kW (10 HP) |
| Tolerance | 0,5 mm/m |
| Odsávání | 100 + 120 mm |
| Touch screen panel | 10˝ |
| Délka | 11960 mm |
| Šířka | 1210 mm |
| Výška | 1590 mm |
Crossline 500
Automatická zkracovací pila se skládá z hlavního stroje s pilovým kotoučem ø500 mm, servopohonu s elektronickým řízením a pevného výstupního stolu.
Tato robustní příčná pila je určena k přípravě materiálu pro výrobu dřevěných rámů.
Volitelně připojená tiskárna štítků automaticky označuje prvky, které vystupují do výroby pro snadnou identifikaci v následné montáži. Crossline 500 se může stát součástí integrovaného systému řízení výroby, pokud je používán ve spojení s daty dodávanými z externího projekčního programu.
Crossline 500M
Základní model Crossline 500 model může být opatřen drážkovacím modulem.
Data pro pozici drážky můžou být ve formátu BTL z programu pro navrhování nebo z programu WorkCreator.
Maximální šíka drážky je 60mm (závisí na nástrojích).
Technické parametry
Crossline 500 (500M) Průměr pilového kotouče 500 mm Úhel řezu 90° Délka materiálu 6000 mm (9000, 12000) Rychlost posuvu 0 - 60 m/min Motor pro pilový kotouč 7,5 kW Tolerance 0,5 mm/m Odsávání 100 + 120 mm Touch screen panel 10˝ Délka 11960 mm Šířka 1210 mm Výška 1590 mm

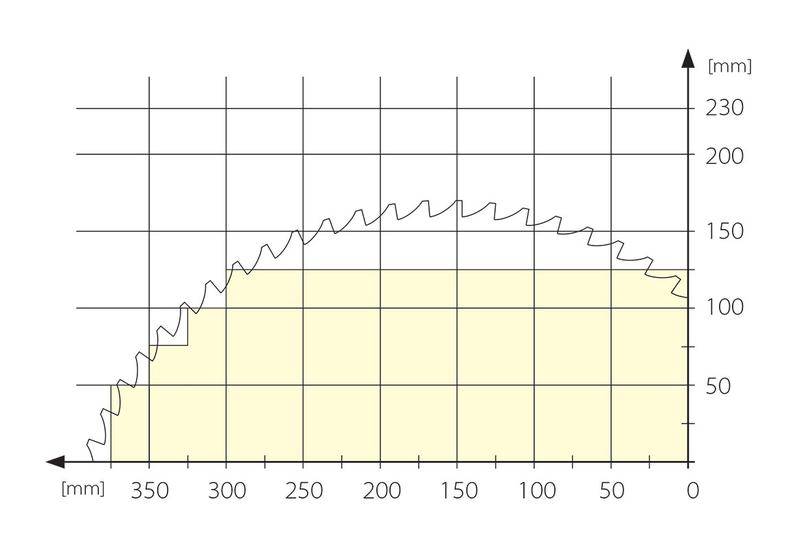

řezný diagram pro Crossline 500, 500M
