Crossline 500
Crossline 500
The Crossline 500 automatic crosscut saw is equipped with a 500mm diameter rotating sawblade, servo driven electronic loading pusher and a static unloading table. This robust crosscut saw is designed to prepare material for wooden panel manufacturing. An optionally attached label printer automatically labels elements as they exit for easy identification in subsequent assembly. The Crossline 500 can become part of an integrated production control system when used in conjunction with data supplied from third party external software.
Crossline 500M
The basic Crossline 500 model can be supplemented with a grooving module, which is used mainly during prefabrication to position the studs in the panel construction precisely. The data for the location of the groove can be obtained in BTL format from the design program or entered in the WorkCreator program.

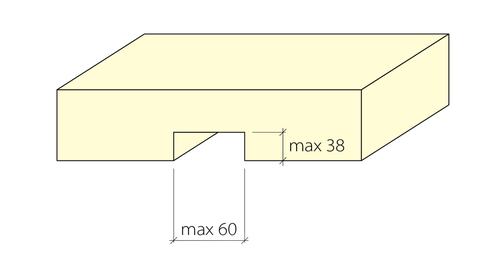

Width of the groove max 60 mm (according to tools).
Technical data
| Crossline 500 (500M) | |
|---|---|
| Saw blade diameter | 500 mm |
| Cut angle | 90° |
| Material lenght | 6000 mm (9000, 12000) |
| Max. cutting height | 120 mm |
| Feed speed | 0 - 60 m/min |
| Saw blade motor | 7,5 kW (10 HP) |
| Tolerance | 0,5 mm/m |
| Dust extraction | 100 + 120 mm |
| Touch screen control | 10˝ |
| Lenght | 11960 mm |
| Width | 1210 mm |
| Height | 1590 mm |
Crossline 500
La scie à tronçonner automatique Crossline 500 est conçue pour le tronçonnage de bois et, en plus de la coupe standard, elle joue un rôle important dans la fabrication de fenêtres et de portes. La machine, connectée à WinCreator ou à un logiciel tiers, est devenue une machine de traitement essentielle dans la fabrication de fenêtres.
La scie à tronçonner robuste Crossline 500 se compose d'une unité de lame de scie ø500 mm à déplacement vertical, d'un poussoir de chargement électronique à servocommande et d'une table de déchargement fixe. La machine peut être intégrée dans une ligne de production avec l'ajout de convoyeurs de manutention et de manipulateurs.
Une imprimante d'étiquettes jointe en option peut être utilisée pour fixer des étiquettes afin d'identifier les éléments pour d'opérations ultérieures.
La configuration en option avec une unité de rainurage a trouvé sa place dans la préfabrication de maison à ossature bois. La machine est capable de traiter les fichiers BTL, qui est le principal format de logiciel d'architecture pour le traitement CNC. Un tel procedée permet une précision durable dans la production et élève le niveau de qualité de l'ensemble du processus.
Données techniques Crossline 500
Industrial computer Ordinateur industriel avec écran tactile 10"
lame de scie ø500 mm
moteur de lame de scie 7,5 kW (HP 10)
dimension de coupe 340x50 ;260x125mm
vitesse de chargement poussoir 0-60 m/min
précision de réglage +/- 0,5 mm
longueur du bois max. 6000 millimètres
